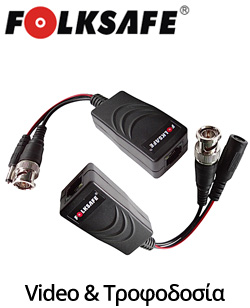

Folksafe FS-HD4301VP ζεύγος παθητικών Video Balun για Video και Tροφοδοσία κάμερας μέσα από ένα καλώδιο UTP (RJ-45)
Folksafe FS-HD4301VP ζεύγος παθητικών Video Balun κατάλληλα για την μεταφορά σήματος εικόνας και τροφοδοσίας σε συστήματα παρακολούθησης σε μεγάλες αποστάσεις μέσω καλωδίου UTP. Είναι απολύτως συμβατά με ψηφιακά συστήματα HD (HDTVI, HDCVI και AHD) καθώς και με παλιά αναλογικά CVBS.

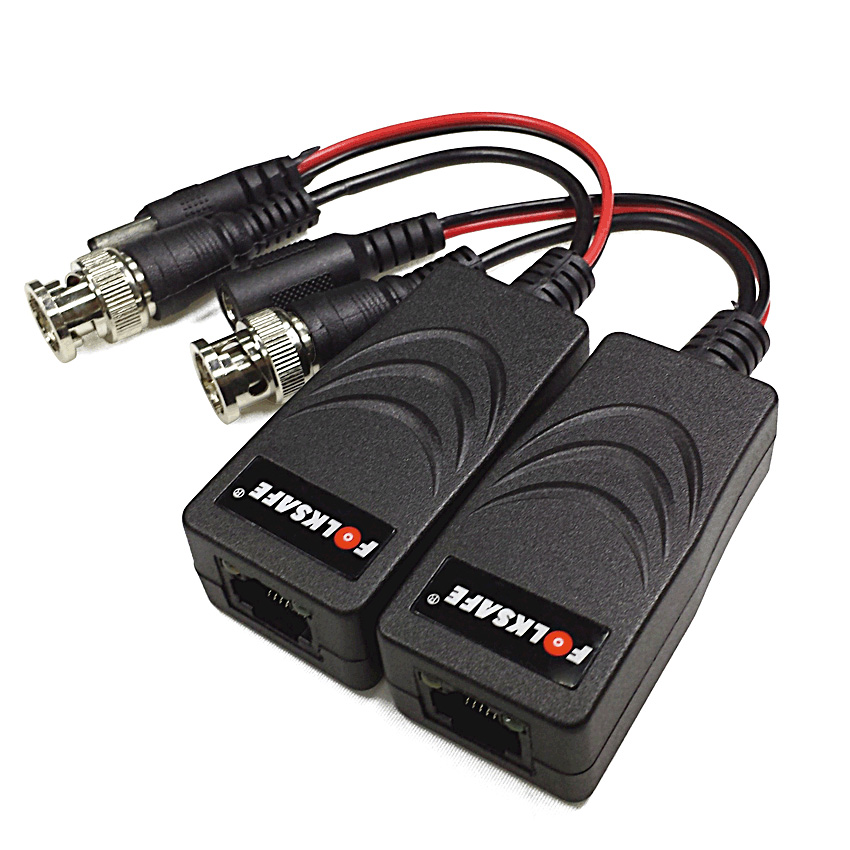

Για την μετάδοση του σήματος εικόνας χρησιμοποιείται το 1 ζεύγος καλωδίων του UTP ενώ για την τροφοδοσία της κάμερας χρησιμοποιούνται τα υπόλοιπα 3 ζεύγη του UTP. Ο πομπός (πλευρά κάμερας) διαθέτει 1 καλώδιο με αρσενικό ακροδέκτη BNC, 1 καλώδιο με αρσενικό φις για την τροφοδοσία της κάμερας και 1 υποδοχή RJ45 για το καλώδιο UTP. O δέκτης (πλευρά καταγραφικού) διαθέτει 1 υποδοχή RJ45 για το καλώδιο UTP, 1 καλώδιο με αρσενικό ακροδέκτη BNC, 1 καλώδιο με θηλυκό φις για σύνδεση με τροφοδοτικό για την τροφοδοσία της κάμερας.
Τεχνικά Χαρακτηριστικά:
- Single Channel HD Video & Power Transmitter & Receiver (12V/24V DC/AC)
- Real-time transmission over UTP cat5e/6
- NTSC, PAL & SECAM video format compatible
- Compatible with all HD-TVI, HD-CVI, AHD & CVBS analog camerasColor video max up to 440m(1443ft) for HD-CVI 720P camera If you adjust saturation of DVR, max up to 470m(1541ft)
- Color video max up to 230m(754ft) for HD-CVI 1080P camera
- Color video max up to 190m(623ft) for Hikvision TVI 720P camera
- Color video max up to 190m(623ft) for Hikvision TVI 1080P camera
- Color video max up to 230m(754ft) for TVT HD-TVI 720P camera
- Color video max up to 220m(721ft) for TVT HD-TVI 1080P camera
- Color video max up to 320m(1049ft) for AHD 720P camera
- Color video max up to 320m(1049ft) for AHD 960P camera
- Color video max up to 250m(820ft) for AHD 1080P camera
- Color video max up to 400m(1312ft) for CVBS camera
- Male BNC with extended 5.9inch(150mm)mini-coax pigtail
- RJ45 Jack for UTP cable
- Built-in TVS (Transient Voltage Suppressor) for surge protection
- Wave Filter Design, Anti-Static Design
- Lightning protection design Grade: III
- 60 dB crosstalk and noise immunity
- Exceptional interference rejection
- ABS engineering plastic housing
Σχετικά Έγγραφα:
FS-HD4301VP Datasheet (English)
