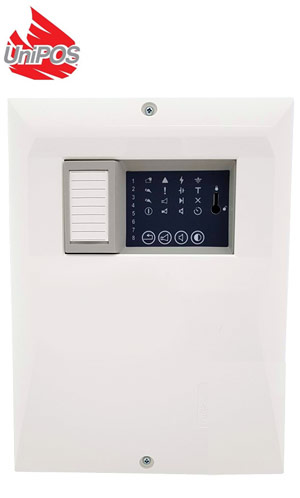

UNIPOS FS 4000/8 - Συμβατικός Πίνακας Πυρανίχνευσης 8 Ζωνών

UNIPOS FS 4000/8 - Συμβατικός Πίνακας Πυρανίχνευσης 8 Ζωνών

UNIPOS FS 4000/8 - Συμβατικός Πίνακας Πυρανίχνευσης 8 ζωνών. Δέχεται μέχρι 32 ανιχνευτές σε κάθε ζώνη. Διαθέτει 2 εξόδους ρελέ για alarm, μια για Fault καθώς και 2 εξόδους για σειρήνες. Θύρα RS485. Πιστοποιημένος σύμφωνα με το πρότυπο ΕΝ-54-2-4, TypeE.

Διατίθεται σε μεγάλο, ευρύχωρο κουτί, από σκληρό PVC, το οποίο κλείνει με βίδες ασφαλείας. Στο εσωτερικό του δέχεται 2 επαναφορτιζόμενες μπαταρίες μολύβδου 12V 7Ah (δεν περιλαμβάνονται). Διαθέτει την απαραίτητη καλωδίωση "Γέφυρα" για την σύνδεση των 2 μπαταριών σειρά. Διαστάσεις 32x23x10cm

Χαρακτηριστικά Λειτουργίας:

• Έλεγχος γραμμών συναγερμού πυρκαγιάς και ελεγχόμενων εξόδων για συνθήκες σφάλματος (βραχυκύκλωμα και διακοπή) και αυτόματη επαναφορά
• Ανίχνευση ανιχνευτή πυρκαγιάς που έχει αφαιρεθεί και αυτόματη επαναφορά
• Αναγνώριση των σημείων χειροκίνητης κλήσης
• Ένδειξη LED για κατάσταση συναγερμού και έκτακτης ανάγκης.
• Καθυστέρηση των εξόδων για πυρκαγιά με χρονική περίοδο 1, 2, 3, 4, 5, 6 ή 7 λεπτών μετά την καταχώρηση της κατάστασης πυρκαγιάς
• Επιλογή για την υλοποίηση δύο γραμμών συναγερμού πυρκαγιάς
• Κατάσταση λειτουργίας με άμεση ενεργοποίηση της κατάστασης πυρκαγιάς 2ου σταδίου "για δύο γραμμές συναγερμού πυρκαγιάς
• Κατάσταση Ένδειξη της συσκευής για τη μετάδοση δεδομένων RS485
• Επιλογή για την ενεργοποίηση / απενεργοποίηση της διεπαφής RS485 επικοινωνίας
• Ενσωματωμένος ήχος για πυρκαγιά - ένας ήχος, συνεχής, μπορεί να απενεργοποιηθεί
• Ενσωματωμένο ηχητικό σήμα για σφάλμα - ένας ήχος, ασυνεχής, μπορεί να απενεργοποιηθεί
• Λειτουργία δοκιμής για γραμμές συναγερμού πυρκαγιάς
• Απενεργοποίηση γραμμών συναγερμού πυρκαγιάς
• Απενεργοποίηση εξόδων για πυρκαγιά
• Επέκταση των επιλογών με έξτρα έξοδο ρελέ για πυρκαγιά για κάθε γραμμή και ενσωματωμένο RS485 για λειτουργία σε τοπικό δίκτυο
• Είσοδος για απομακρυσμένη λειτουργία Επαναφορά πυρκαγιών

Τεχνικά Χαρακτηριστικά:

Ζώνες πυροπροστασίας:
- Μέγιστος αριθμός ανιχνευτών πυρκαγιάς σε μια ζώνη : 32
- Γραμμή σύνδεσης : δύο καλώδια
- Μέγιστη αντίσταση μιας γραμμής: 100 Ω
Τρέχοντα όρια για:
- Βλάβη: 0 - 6 mA
- Τρόπο λειτουργίας: 6 - 16 mA
- Κατάσταση πυρκαγιάς: 16 - 80 mA
- Βραχυκύκλωμα: > 80 mA
Έξοδοι για κατάσταση πυρκαγιάς:
- Αριθμός: 2
- Τύπος: potential, relay with independent control
- Ηλεκτρικά χαρακτηριστικά: (19-27,5) V DC / 1A
Έξοδοι ρελέ για κατάσταση πυρκαγιάς:
- Αριθμός: 2
- Τύπος: potential-free,1 switching, 1 NO
- Ηλεκτρικά χαρακτηριστικά: 3Α / 125V AC, 3A / 30V DC
Έξοδοι ρελέ για κατάσταση σφάλματος:
- Αριθμός: 1
- Τύπος: none-monitored type activated on short-circuit (from potential free contact)
- Ηλεκτρικά χαρακτηριστικά: 5 VDC σε κανονική ανοιχτή κατάσταση / 0 VDC σε λειτουργία ενεργοποίησης
Ενδείξεις καταχωρισμένων συμβάντων: LED, Ήχος (Ενσωματωμένος βομβητής)
Παροχή ηλεκτρικού ρεύματος: 100-240V AC 50/60 Hz
Μπαταρίες ασφαλείας: 2x μπαταρίες μολύβδου 12V 7Ah (Τάση φόρτισης 28V DC)
Λειτουργία σε λειτουργία Duty κατά τη διακοπή της κύριας τροφοδοσίας: 24V/1.2Ah 32 ώρες - 24V/4.5Ah 120 ώρες - 24V/7.0Ah 180 ώρες
Κατανάλωση στις εφεδρικές μπαταρίες: <35 mA στα 24V DC
Τροφοδοσία σε εξωτερικές συσκευές: 19-27V DC 1.2A(Max)
Ασφάλειες:
- Κύρια παροχή 230V: 4.0 A
- Μπαταρία εφεδρικής τροφοδοσίας: 6.0 A
- Τροφοδοσία σε εξωτερικές συσκευές: 1.85 A αυτόματη
- Παρακολούθηση εξόδων: 1.1 A αυτόματη
Διαστάσεις: 304 x 222 x 94mm
Βάρος (χωρίς μπαταρίες): 0.98 kg

Περιλαμβάνει στην Συσκευασία:

• Πίνακα Πυρανίχνευσης
• Καλώδιο Γέφυρα για σύνδεση μπαταριών
• Τερματικές Αντίσταση EOL
• 2 γυάλινες ασφάλειες
• Γρήγορο Φωτογραφικό Οδηγό Εγκατάστασης

Σχετικά Έγγραφα:

UniPOS FS4000 - Φύλλο Δεδομένων (Αγγλικά)

UniPOS FS4000 INSTRUCTION MANUAL (Αγγλικά)

UniPOS FS4000 Service Instructions (Αγγλικά)
